| Sistem de control cu două microprocesoare (tip SATREC-CGT+CVT) |
|
Sistemul de control distribuit format din micro-controllerele
SATREC-CGT (Controler General Tracţiune) şi SATREC-CVT (Controler
Variator de Tensiune), este un sistem de comandă flexibil pentru
echipamentele de tracţiune electrică destinate tramvaielor şi

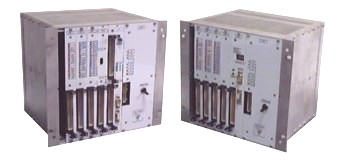

metroului uşor. Sistemul este constituit din două sau trei sertare
de 10" tip dublu Eurocard, fiecare sertar putând avea câte
6 plăci, conectate prin intermediul unei plăci de bază. Comunicaţia
serială între module este de tip RS485. Modulul CGT este amplasat
în zona cabinei tramvaiului, iar modulele CVT sunt incluse în
fiecare variator de tensiune continuă. |
| |
| specificaţii tehnice |
| |
 |
Tensiune alimentare: 24Vdc
(-30%...+25%) |
| |
|
Tensiuni ieşire: ±15Vdc,
+5Vdc, +24Vdc (filtrată) |
| |
|
Curent mediu absorbit: 2A |
| |
|
Curent maxim absorbit: 5A |
| |
|
Temperatura de lucru: -25°C..+70°C |
| |
|
Grad de protecţie IP20 |
| |
| funcţii de bază |
| |
|
control - citirea stărilor
echipamentelor şi trimiterea de comenzi către acestea |
| |
|
comunicaţie - internă (între
plăci) şi externă, între module (RS485) şi cu un PC (RS232/RS485) |
| |
|
diagnoză - colectarea şi
memorarea datelor importante despre starea sistemului |
| |
|
contorizare - energie consumată
şi recuperată, distanţă parcursă |
| |
|
| CGT |
|
CVT |
| - regulator digital
de viteză şi acceleraţie |
|
- regulator digital de curent
prin 1 sau 2 motoare |
| - contorizare energie
consumată/recuperată |
|
- control frână electrică recuperativă
şi reostatică |
| |
|
- control digital în curent al
tracţiunii electrice |
|
| |
| caracteristici |
| |
|
Microprocesor tip Philips
80C552, 8 biţi |
| |
|
Porturi de comunicaţie RS232/RS485 |
| |
|
Memorie de evenimente nevolatilă
(timp de menţinere: 10 ani) |
| |
|
Memorie kilometrică nevolatilă
(ultimii 1000 km parcurşi) |
| |
|
Funcţie tip "Black-Box"
cu monitorizarea a 12 parametri |
| |
|
Ceas în timp real |
| |
|
| CGT |
|
CVT |
| - 2 x 16 intrări /
16 ieşiri digitale |
|
- 8 intrări / 8 ieşiri
digitale |
| - 3 canale de măsură
viteză |
|
- protecţii la supracurent
şi supratensiune |
| - display afişare
coduri de eroare şi stări |
|
- comandă de puls
prin fibră optică |
| - puls de sincronizare
pentru VTCI |
|
- sincronizare externă/internă
a pulsului VTC |
| - funcţionare cu 1
sau 2 unităţi CVT |
|
|
|
| |
| domeniul de aplicare |
| |
|
tramvai cu 2 motoare controlate
în paralel de un VTC |
| |
|
tramvai cu 2 motoare controlate
independent de un VTC |
| |
|
tramvai cu 4 motoare conectate
câte 2 în serie cu un VTC |
| |
|
tramvai cu 4 motoare conectate
câte 2 în serie cu două VTC |
| |
|
metrou uşor cu magistrală
de comunicare la nivel tren |
| |
| dimensiuni |
| |
|
L x l x h = 256 x 240 x
265 mm |
| |
|
masa = 5 ± 0,5 kg |
| |
